Ferramentas para Civil 3D
O trabalho que mais toma tempo no projeto, feito pela norma brasileira
Topografia, loteamento, rodovias e saneamento. Cada ferramenta lê o que já está no seu desenho, confere pela norma enquanto você edita e entrega a planilha, o memorial ou o desenho que o cliente pede.

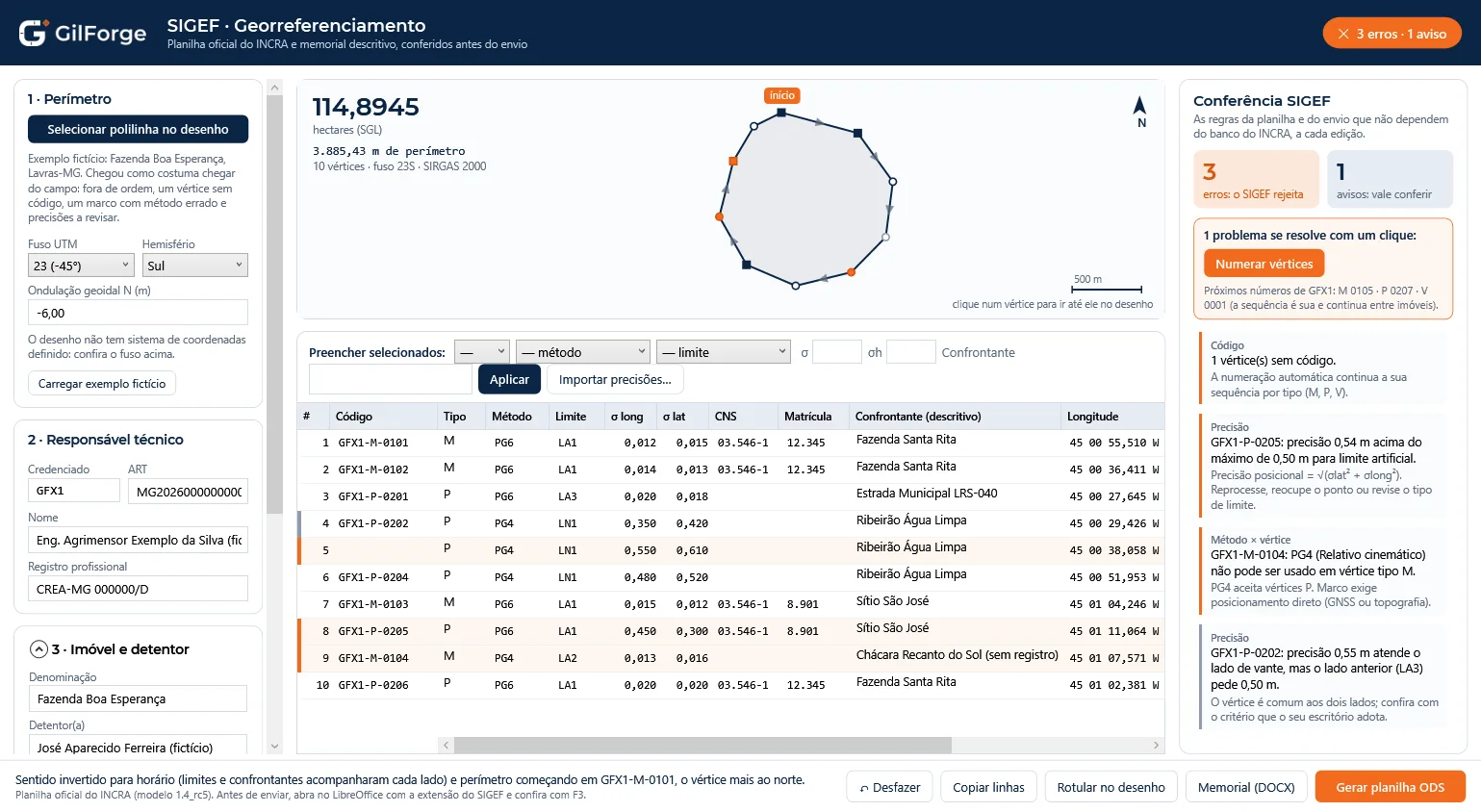

SIGEFPare de ser reprovado no SIGEF por detalhe
Hoje: Sentido anti-horário, vértice inicial errado, marco com método que não vale, sigma acima do limite: cada rejeição do INCRA custa um dia de retrabalho.
- Lê o perímetro e os códigos que já estão no desenho
- Confere as regras do Manual Técnico do INCRA enquanto você edita
- Corrige sentido, início e numeração com um clique
- Gera a planilha ODS oficial do INCRA e o memorial em Word

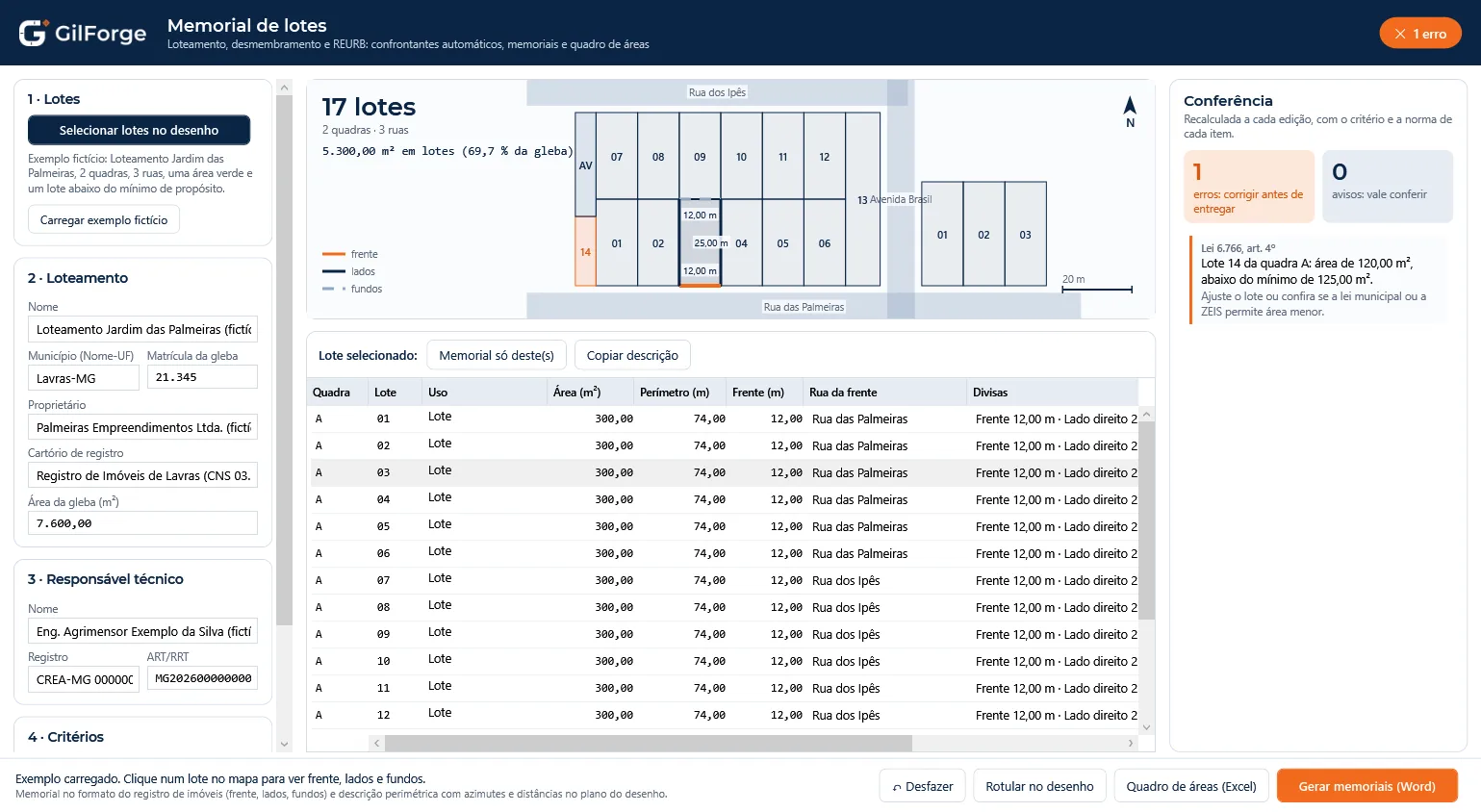

GF_SIGEFMemorial de lotes300 memoriais de lote em minutos, com os confrontantes certos
Hoje: Num loteamento ou REURB, cada lote precisa de memorial: medir cada lado, descobrir o vizinho, decidir frente, lados e fundos e digitar no Word. Semanas de digitação e o cartório devolvendo.
- Acha os vizinhos sozinho, até quando o vértice cai no meio do lado
- Frente, lado direito, lado esquerdo e fundos como o registro de imóveis pede
- Confere área e frente mínimas da Lei 6.766 (modo REURB incluso)
- Memoriais em Word e quadro de áreas com os percentuais da gleba

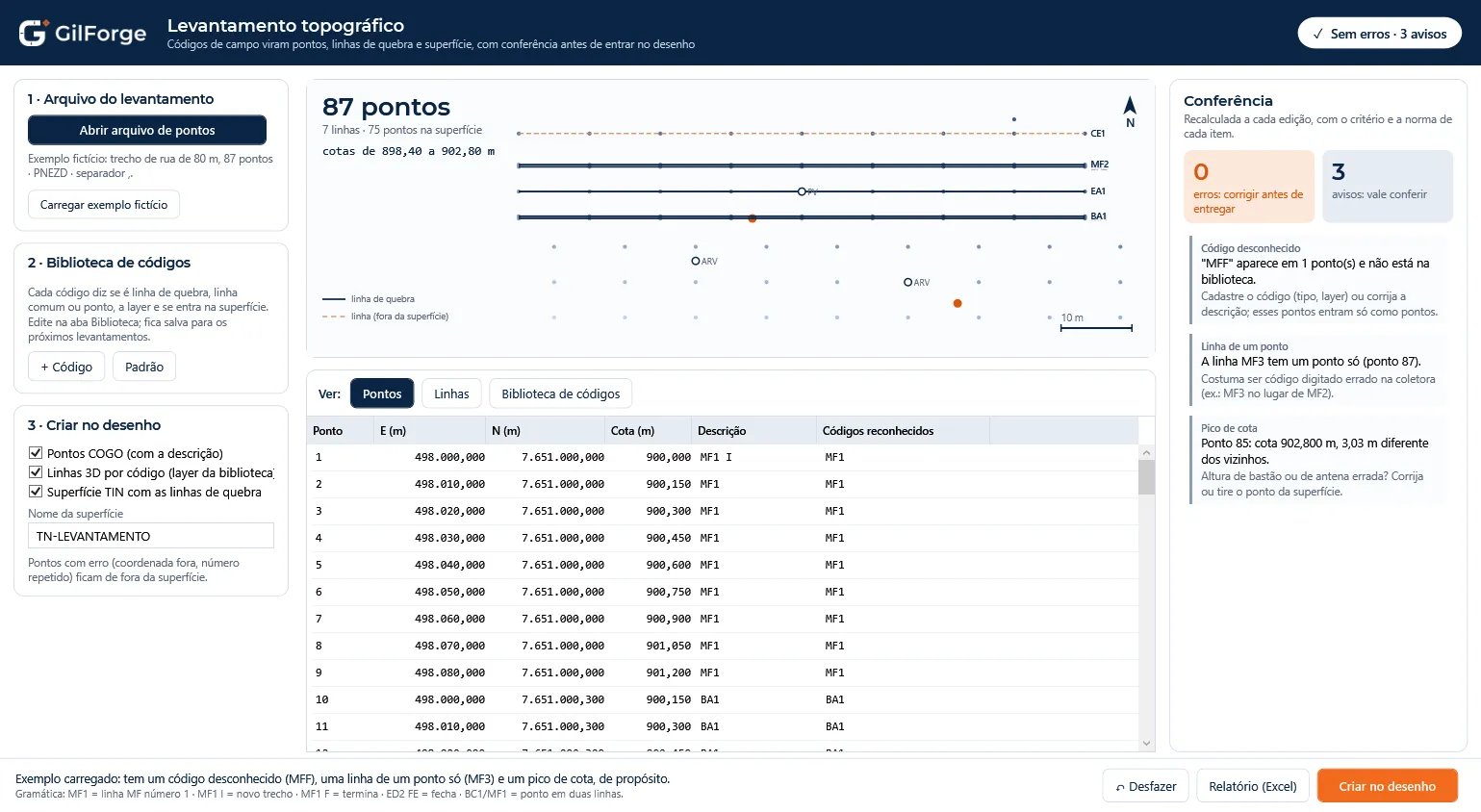

GF_LOTESLevantamento topográficoDo arquivo da coletora à superfície com linhas de quebra
Hoje: O levantamento chega com códigos de campo (MF1, BA, CE...) e alguém passa horas ligando os pontos, separando linhas de quebra e descobrindo os erros só quando a superfície sai com picos.
- Lê PNEZD, PENZD e qualquer separador, sem configurar nada
- Interpreta os códigos com a biblioteca do seu escritório
- Aponta código desconhecido, linha de um ponto, pico de cota e ponto fora
- Cria pontos COGO, linhas 3D por layer e a superfície TIN

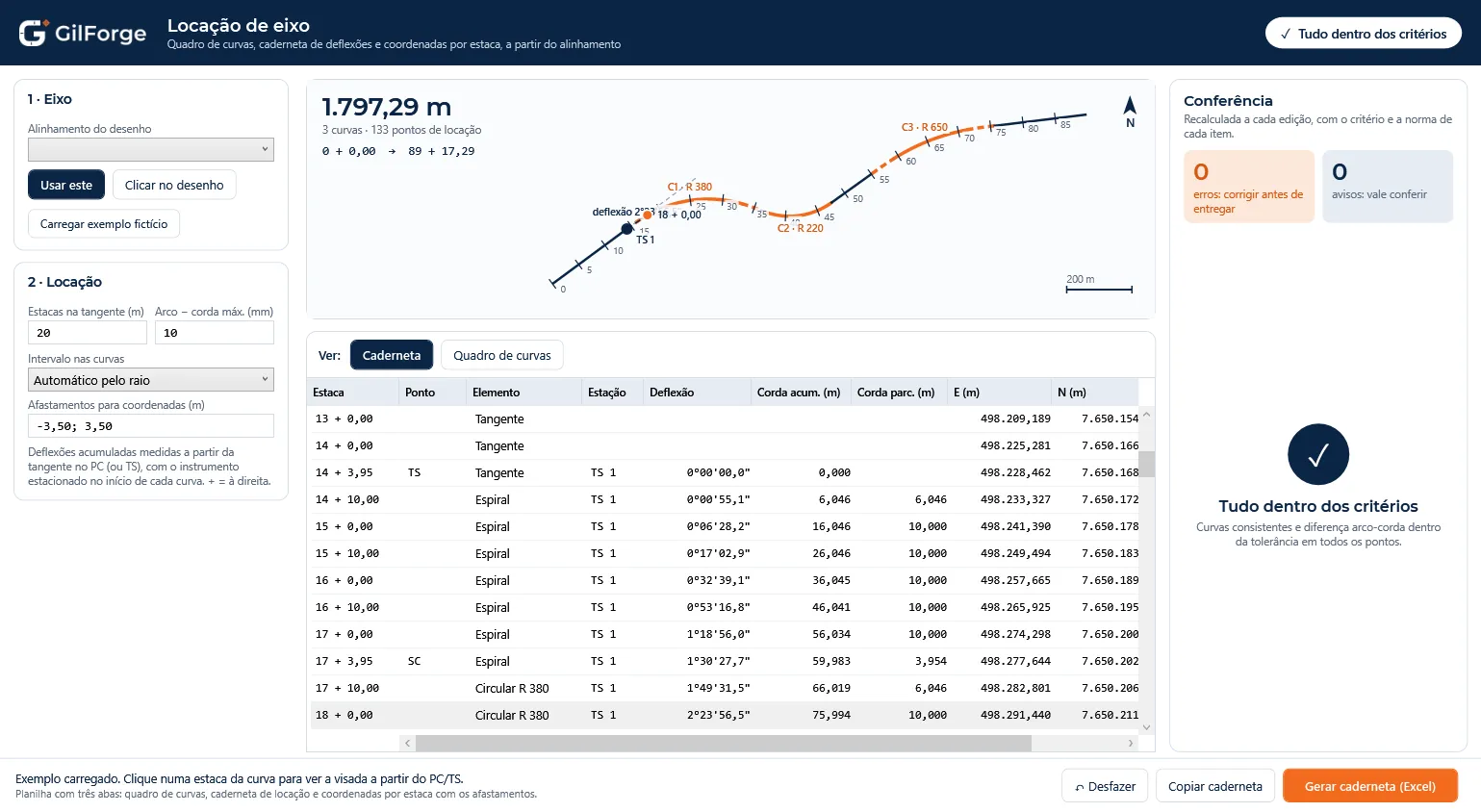

GF_LEVANTAMENTOLocação de eixoA caderneta de locação sai do alinhamento, com espiral e tudo
Hoje: Deflexões, cordas e coordenadas por estaca montadas à mão numa planilha, com risco de erro de sinal na espiral e de divergência com o alinhamento do projeto.
- Quadro de curvas completo (T, D, E, G20, estacas PC, TS, SC, CS, ST)
- Deflexões acumuladas e cordas a partir do PC/TS
- Coordenadas do eixo e dos bordos em cada estaca
- Controle do erro arco × corda e da tangente curta entre curvas

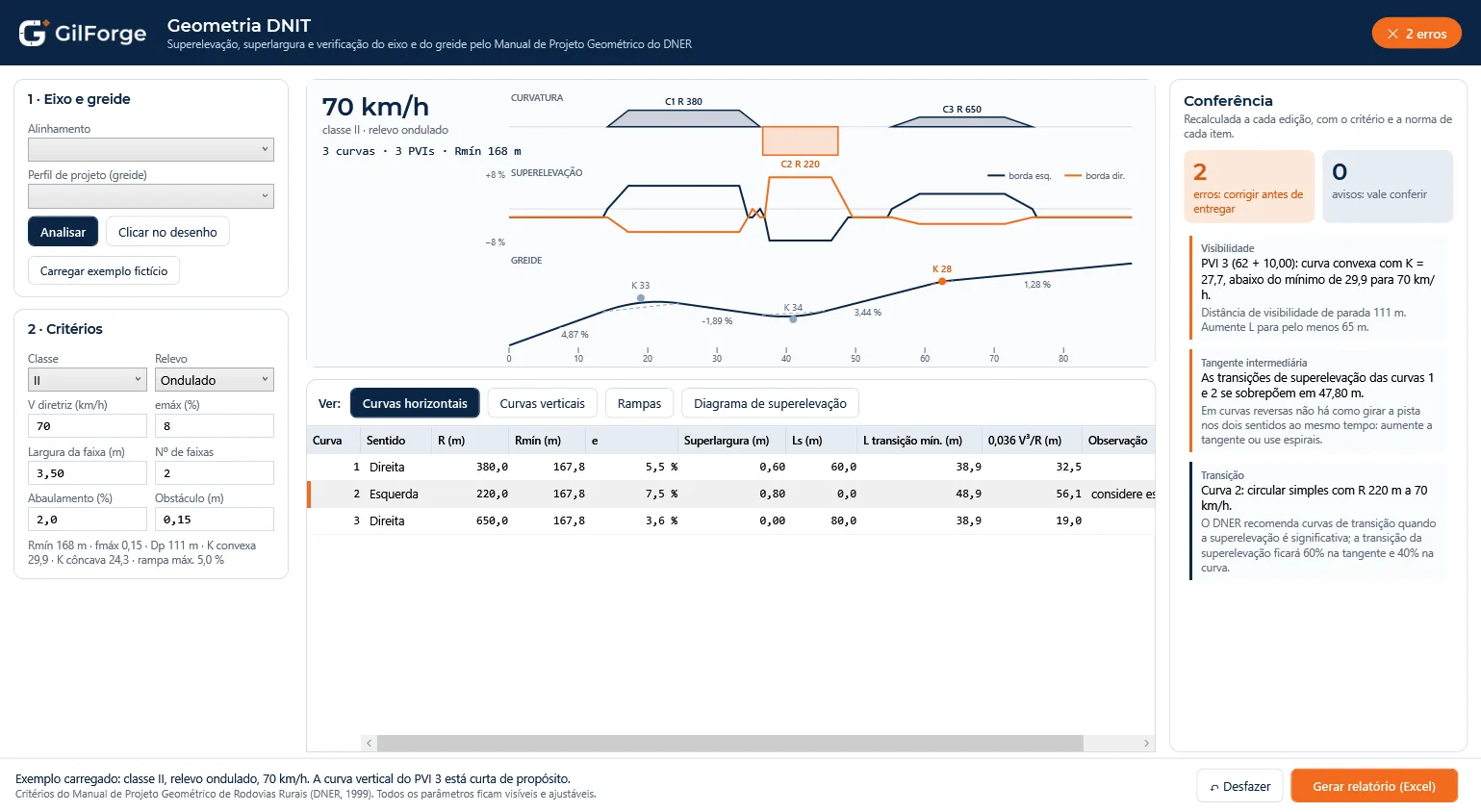

GF_LOCACAOGeometria DNITSuperelevação e superlargura pelo DNER, não pela AASHTO
Hoje: O Civil 3D calcula superelevação com critério americano. O projeto brasileiro segue o manual do DNER, e a verificação de raios, rampas e curvas verticais acaba numa planilha à parte.
- Raio mínimo, superelevação e superlargura de cada curva
- Comprimento mínimo de transição e de espiral
- Rampas máximas por classe e relevo, K das curvas verticais
- Diagrama de superelevação das bordas alinhado ao greide

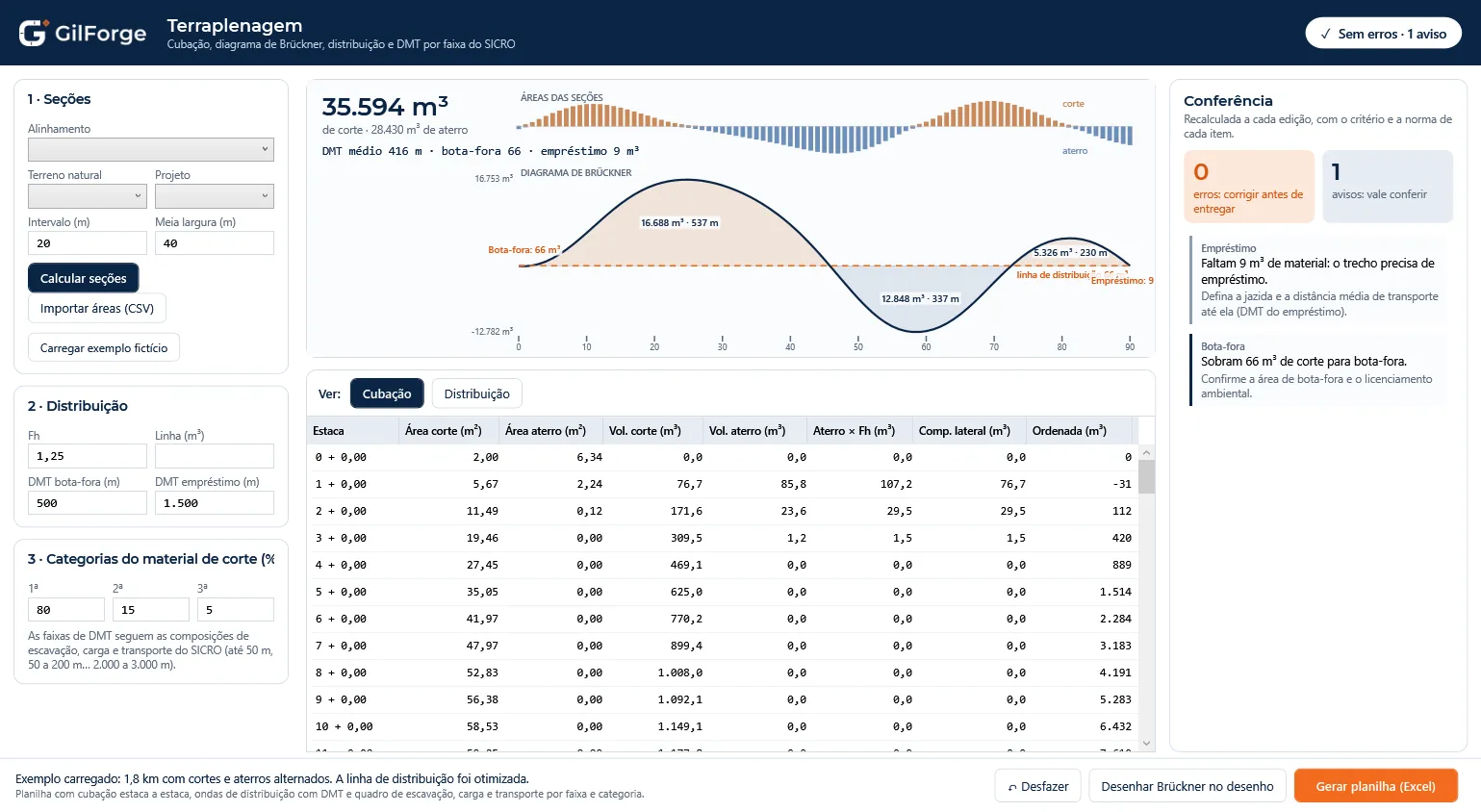

GF_GEOMETRIATerraplenagemDo DWG ao quadro de transporte do SICRO, com o Brückner otimizado
Hoje: Cubação no relatório de materiais, Brückner montado no Excel e a linha de distribuição escolhida no olho. São dias, e o maior item do orçamento depende disso.
- Áreas de corte e aterro entre o terreno e o projeto, estaca a estaca
- Diagrama de Brückner com a linha de distribuição que custa menos
- Volume e DMT de cada onda, bota-fora e empréstimo
- Quadro por faixa de DMT e categoria, e o diagrama desenhado no DWG

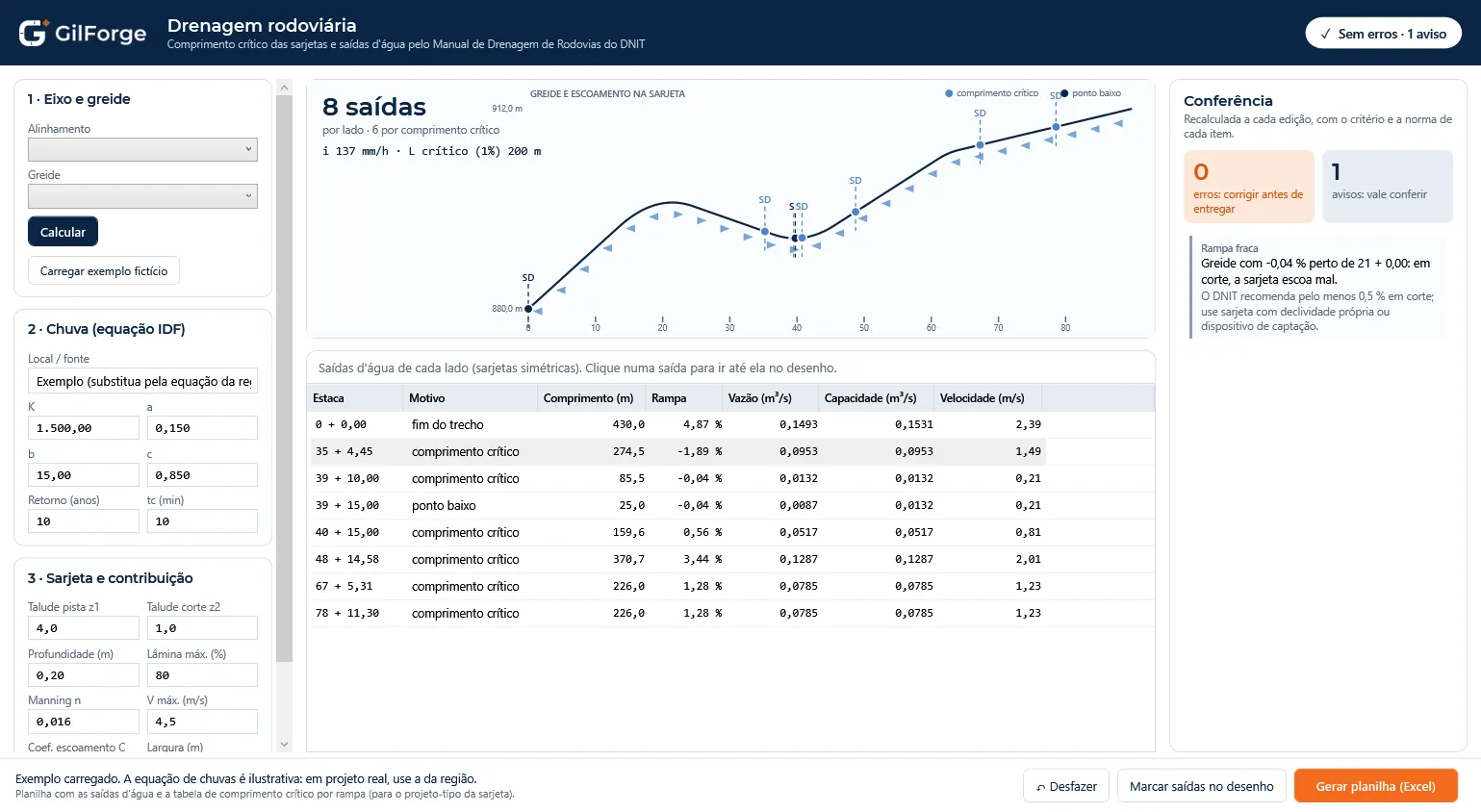

GF_TERRAPLENAGEMDrenagem rodoviáriaAs saídas d'água se reposicionam sozinhas quando o greide muda
Hoje: Comprimento crítico calculado numa planilha, greide dividido em trechos à mão e saídas marcadas no desenho. Mudou o greide, refaz tudo.
- Capacidade da sarjeta por Manning e vazão pelo método racional
- Equação de chuvas da sua região
- Saídas d'água no comprimento crítico e em todo ponto baixo
- Tabela de comprimento crítico por rampa para o projeto-tipo

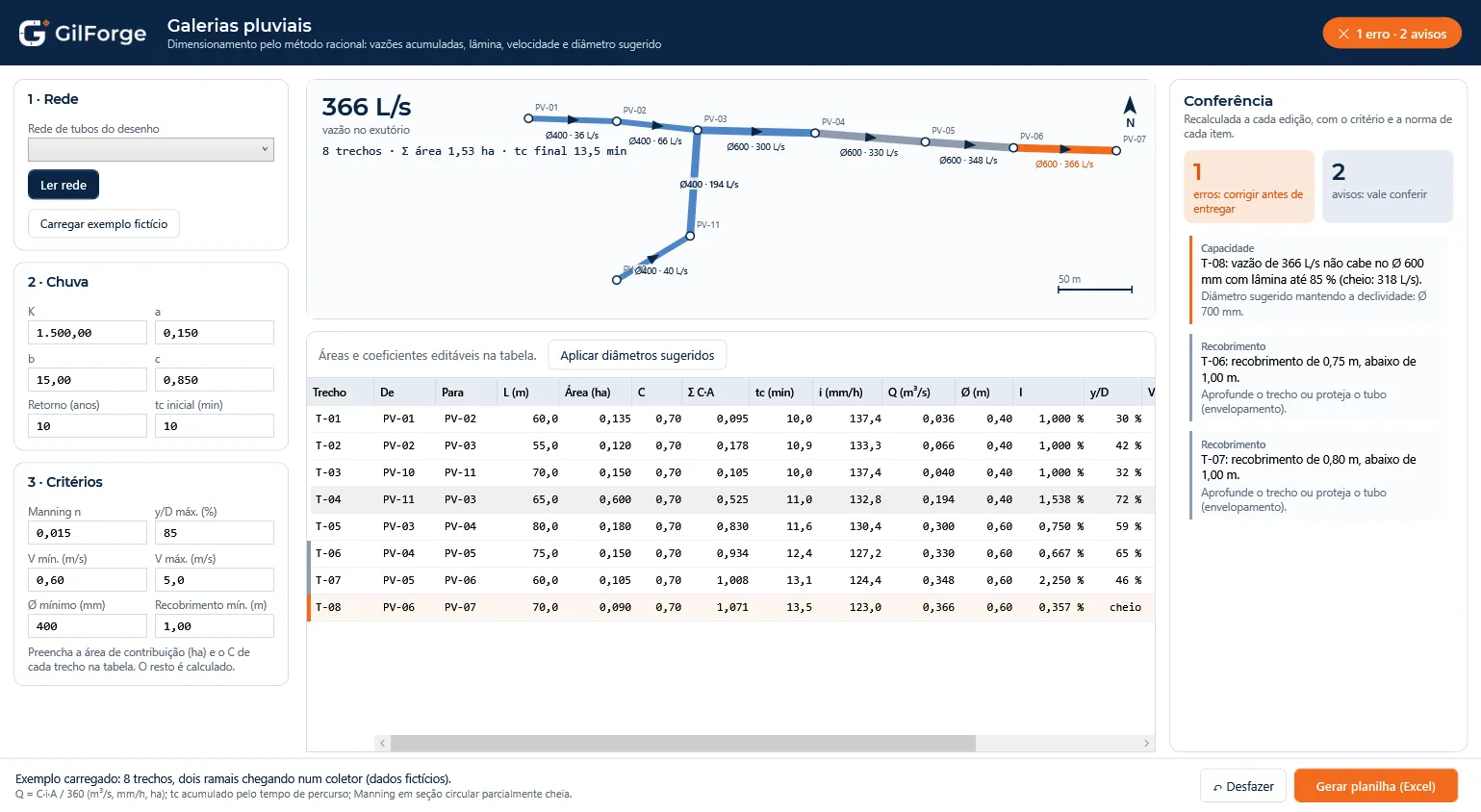

GF_DRENAGEMGalerias pluviaisA planilha de galerias sai da rede, e os diâmetros voltam para o desenho
Hoje: A rede é desenhada no Civil 3D e recalculada no Excel trecho por trecho. Cada ajuste no traçado exige recopiar comprimentos e cotas.
- Áreas e tempos de concentração acumulados de montante para jusante
- Vazão, lâmina, velocidade e recobrimento de cada trecho
- Diâmetro sugerido aplicado no desenho com um clique
- Planilha no formato de aprovação da prefeitura

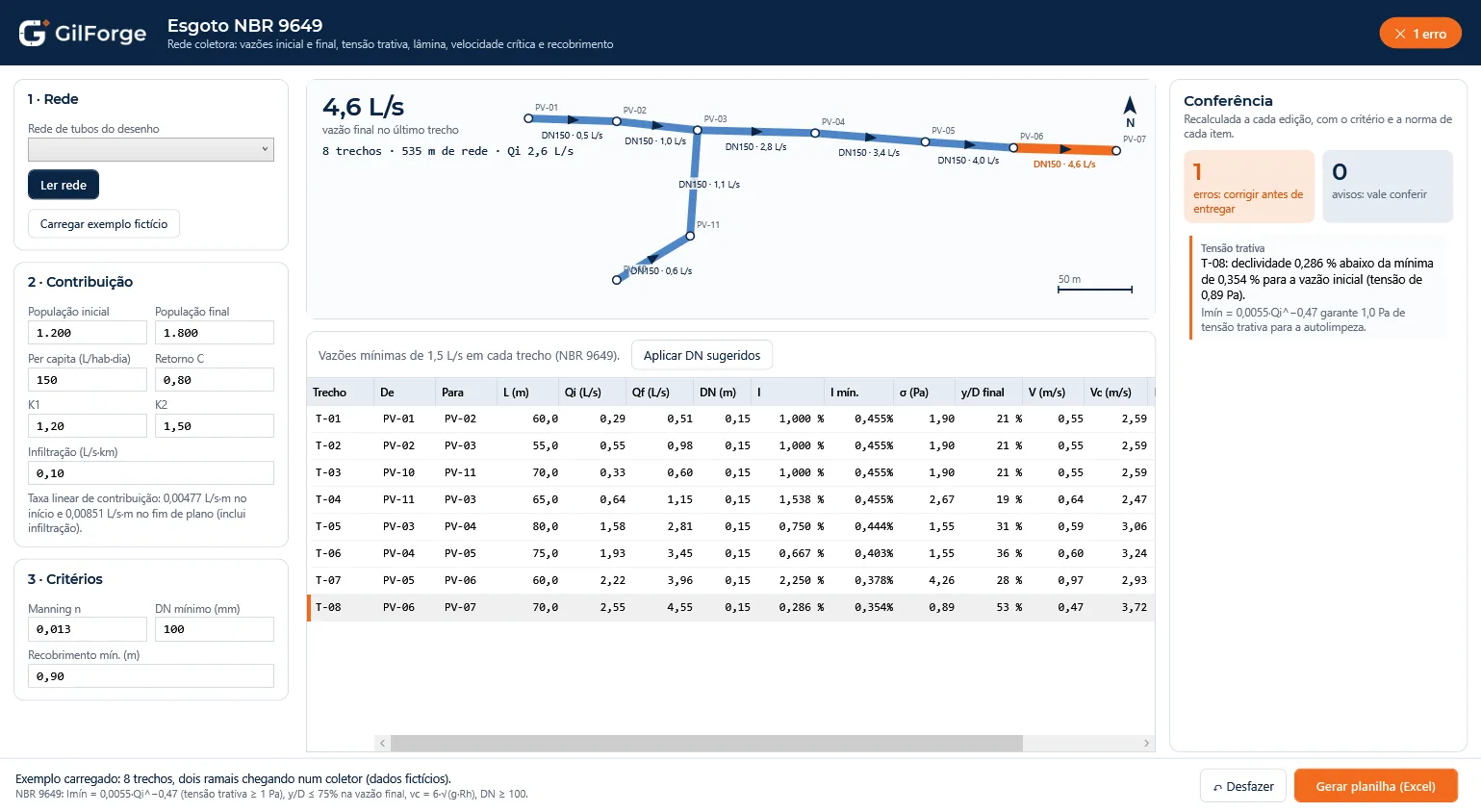

GF_PLUVIALEsgoto NBR 9649A NBR 9649 aplicada na rede que já está no Civil 3D
Hoje: O marco do saneamento vai gerar milhares de quilômetros de rede, e cada uma precisa da planilha da norma: vazões, lâmina, tensão trativa e velocidade crítica.
- Vazões inicial e final com contribuição linear e infiltração
- Tensão trativa e declividade mínima de cada trecho
- Lâmina, velocidade crítica, DN mínimo e recobrimento
- DN sugerido aplicado no desenho e planilha pronta

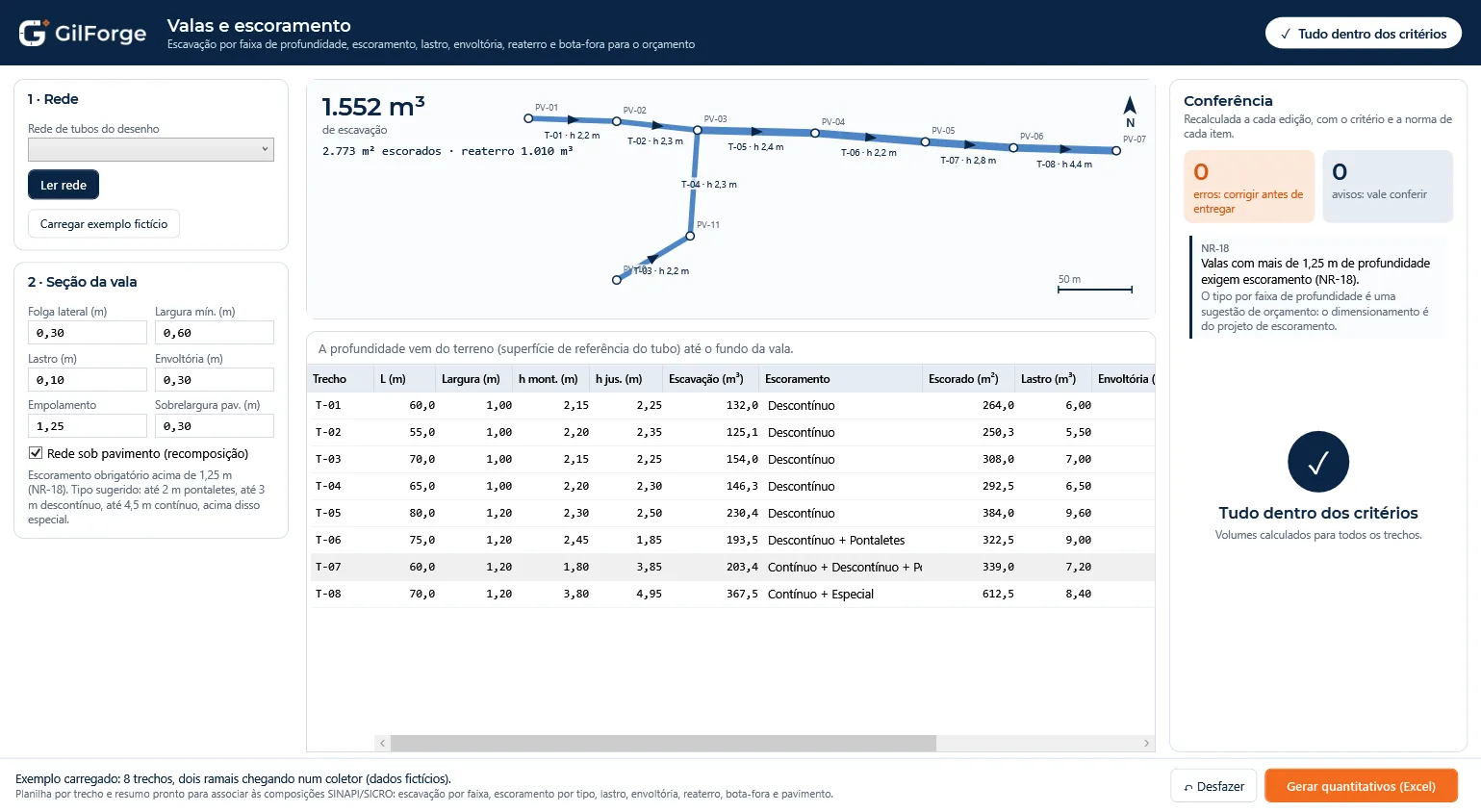

GF_ESGOTOValas e escoramentoO quantitativo da vala por faixa de profundidade exata, não pela média
Hoje: Na obra de saneamento a vala custa mais que o tubo. Quem calcula pela profundidade média joga volume na faixa errada e perde dinheiro na proposta.
- Escavação integrada ao longo de cada trecho, por faixa de profundidade
- Escoramento por tipo, lastro, envoltória e reaterro
- Bota-fora empolado e recomposição de pavimento
- Resumo pronto para as composições SINAPI/SICRO

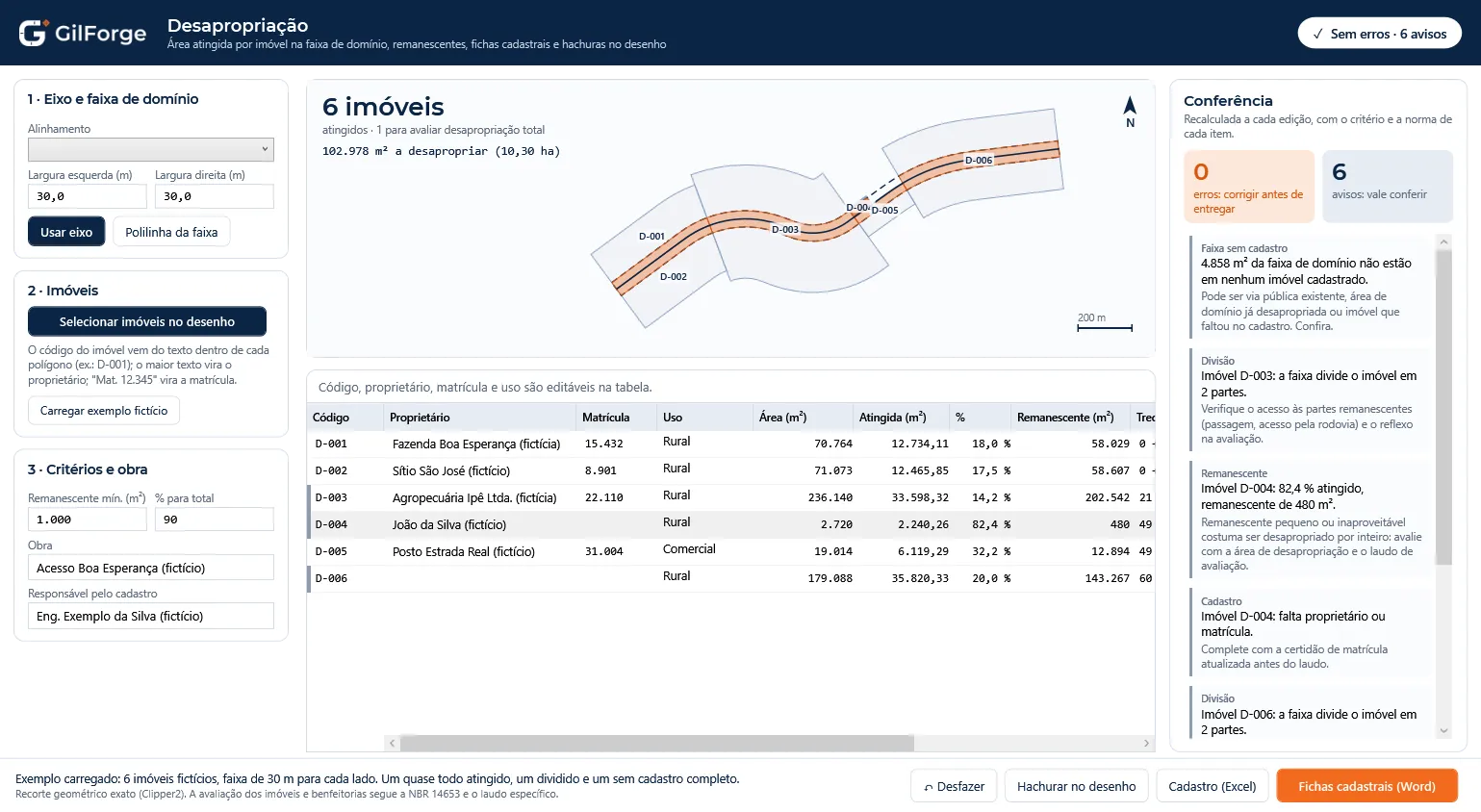

GF_VALASDesapropriaçãoO cadastro de desapropriação da obra inteira, com fichas
Hoje: Recortar imóvel por imóvel no CAD, anotar áreas, montar fichas no Word. Em obra linear com centenas de imóveis, semanas, e o eixo mudou, refaz.
- Área atingida e remanescente de cada imóvel, com recorte exato
- Trecho em estacas e lado do eixo
- Aviso de remanescente inaproveitável e de imóvel dividido
- Fichas cadastrais em Word, quadro em Excel e hachuras no desenho
GF_DESAPROPRIACAOTeste todas por 14 dias
Todas as ferramentas e o Copiloto, sem cartão. Cada uma tem um exemplo fictício embutido: você vê funcionando antes de abrir o seu projeto.
Receber o instaladorAs ferramentas marcadas "em teste final" estão na fase final de testes e chegam na próxima atualização do instalador; quem já tem a GilForge recebe o aviso dentro do Civil 3D. Os prints usam dados fictícios. As ferramentas são de apoio: a responsabilidade técnica continua do profissional.
